단일 폰툰으로 만든 플로팅 도크를 해안에 어떻게 고정합니까?
다음으로 제작된 플로팅 도크 고정 단일 HDPE 플로팅 폰툰 장치에는 환경 조건, 부하 예상, 고밀도 폴리에틸렌의 고유한 물리적 특성의 균형을 맞추는 체계적인 접근 방식이 필요합니다. 고정 교각과 달리 플로팅 도크는 수위에 따라 오르락내리락합니다. 즉, 고정 시스템은 바람, 파도, 해류로 인한 수평력을 저항하면서 수직 이동을 수용해야 합니다. 이 문서에서는 모듈식 도크를 보호하는 전문적인 단계별 방법을 제공하는 동시에 모듈식 도크의 기술 사양도 검토합니다. 단일 HDPE 플로팅 폰툰 신뢰할 수 있는 공급 파트너가 제공하는 시스템, 변형 및 운영상의 이점을 제공합니다.
1. 모듈러 플로트의 앵커링 원리 이해

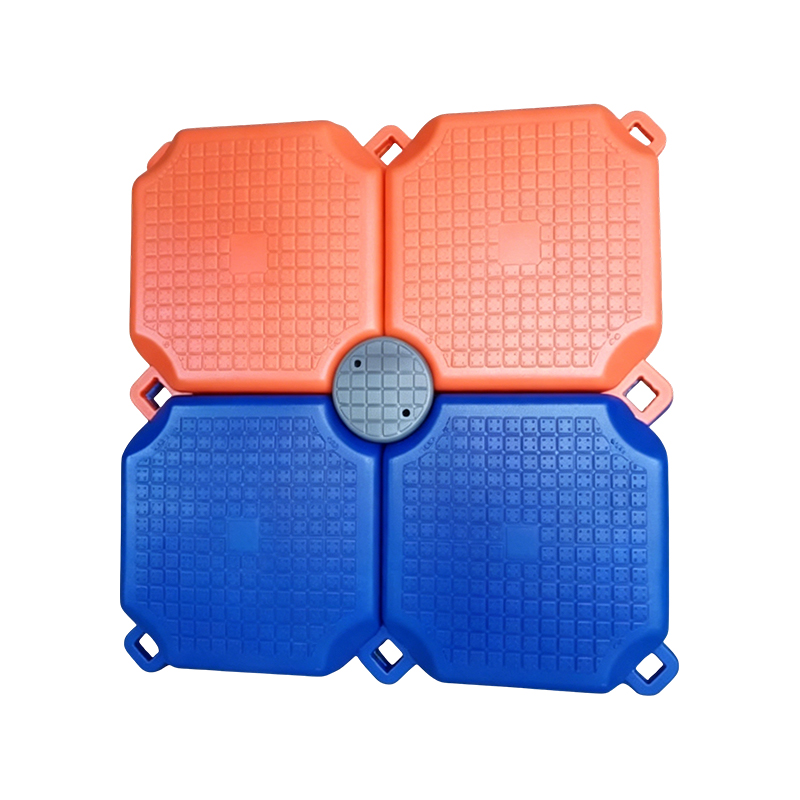

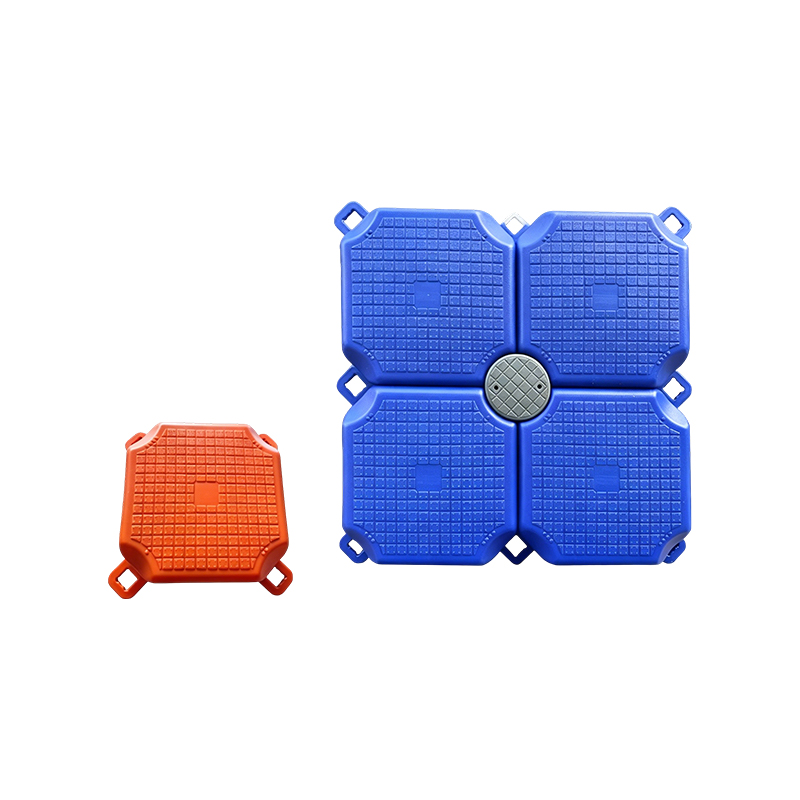

플로팅 도크를 고정하는 데 있어 근본적인 과제는 계류 시스템이 고정된 수평 위치를 유지하면서 자유로운 수직 이동(조수 또는 계절적 변동)을 허용해야 한다는 것입니다. 다음으로 제작된 부두의 경우 단일 HDPE 플로팅 폰툰 블록(각각 크기는 50×50×40cm이고 무게는 7.0kg) 전체 부력 및 드래프트 특성은 앵커 라인 장력에 직접적인 영향을 미칩니다. 일반적인 1제곱미터 플랫폼(4개의 폰툰)의 빈 통풍구는 2.5~3cm에 불과하지만 150kg 하중에서는 통풍구가 15~20cm로 증가합니다. 최대 325kg 제한에서는 35~40cm로 가라앉습니다. 이러한 상당한 흘수 변화는 앵커 라인이 고하중 조건에서 도크가 물에 잠기는 것을 방지하기 위해 탄력성이 있거나 충분히 느슨해야 함을 의미합니다. 가장 일반적인 방법은 다음과 같습니다. 극과 소매 시스템(수직 가이드 파일), 중량 앵커 시스템(콘크리트 블록) 및 나사식 나선형 앵커 부드러운 바닥을 위한 시스템. 각 방법은 다음과 다르게 상호 작용합니다. 단일 HDPE 플로팅 폰툰 구성이며 선택은 수심, 바닥 바닥 및 파도 노출에 따라 다릅니다.
2. 구조적 구성에 따른 제품 분류
적절한 앵커링 계획을 실행하려면 다음 사항을 인식하는 것이 필수적입니다. 단일 HDPE 플로팅 폰툰 단위는 단일체가 아닙니다. 부착 지점과 하중 분산에 영향을 미치는 여러 구성으로 제공됩니다. 항저우 루타이 Import andExport Trading Co., Ltd.의 제품 사양을 기반으로 우리는 세 가지 주요 하위 범주를 구분할 수 있습니다. 표준 플랫 플로트 , 로우 프로파일 플로트 , 그리고 강화된 헤비듀티 플로트 . 각각에는 앵커 브래킷과 계류용 클리트를 설치하는 방법에 영향을 미치는 고유한 장착 인서트, 커넥터 슬롯 및 최고 하중 등급이 있습니다.
2.1 표준 플랫 플로트 - 다목적 다용도성

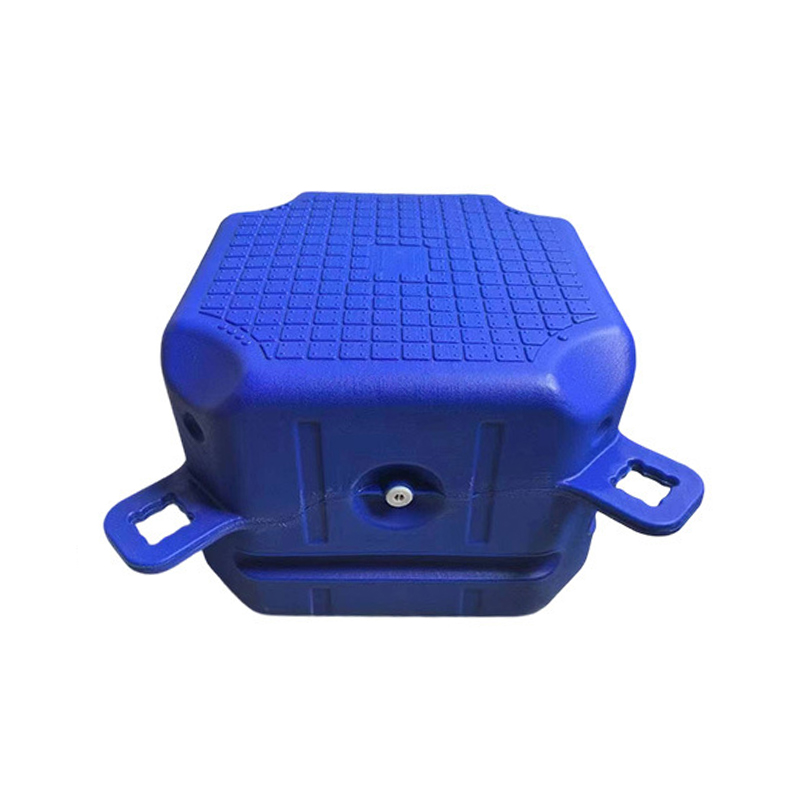

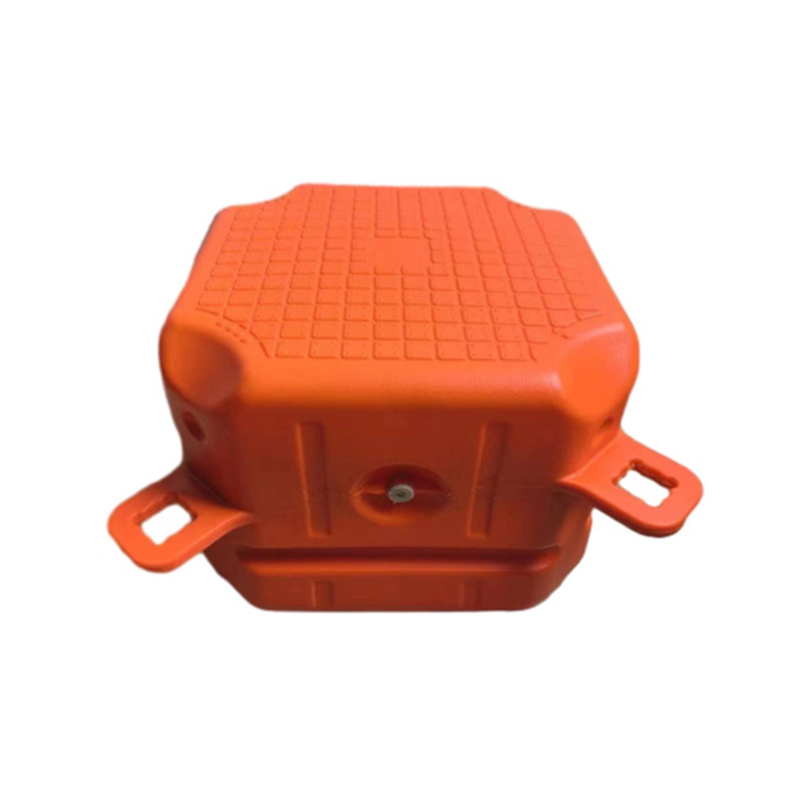

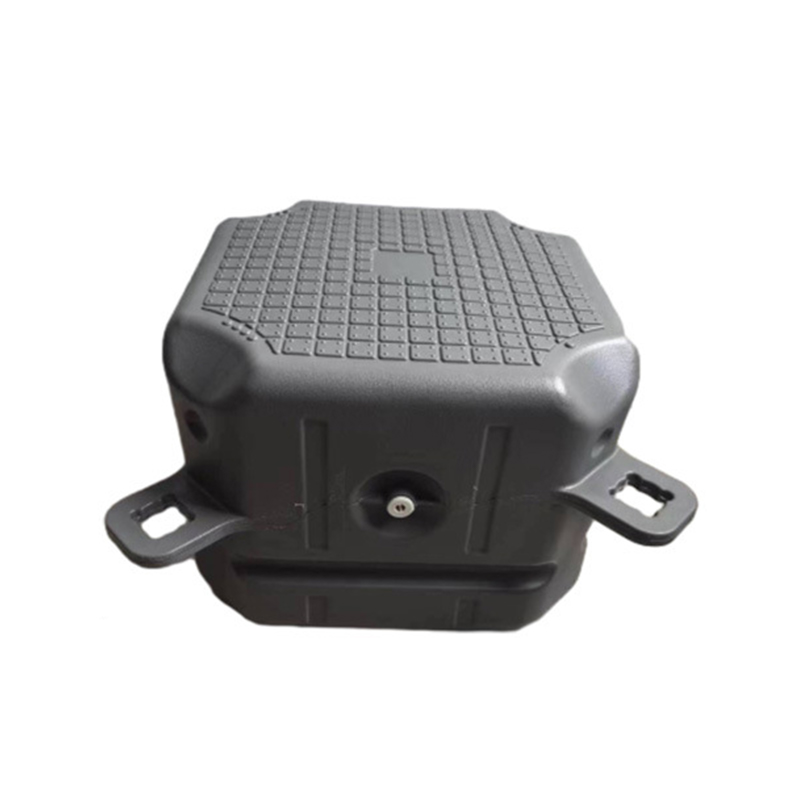

스탠다드 플랫 Float는 파란색, 주황색, 회색으로 제공되는 기본 모델입니다. 상단 표면에는 미끄럼 방지 질감이 있고 측면에는 플라스틱 핀이나 스테인리스 스틸 볼트용 커넥터 구멍이 성형되어 있습니다. 이 유형은 계절별 부두, 소형 보트 착륙 및 수영 플랫폼에 가장 일반적으로 사용됩니다. 이 플로트 유형으로 제작된 도크를 고정할 때 장치의 높이 40cm 전체를 관통하는 관통 볼트를 사용하여 4개의 모서리 계류 고리를 설치하는 것이 좋습니다. 플로트는 약 8mm의 균일한 벽 두께를 갖고 있기 때문에 볼트 구멍은 해양 등급 실리콘으로 밀봉하여 물 유입을 방지해야 합니다. 3×3m 도크(9제곱미터)에 분산된 경우 평방미터당 최대 325kg의 최대 상단 하중은 거의 2.9미터톤의 총 탑재하중을 허용하지만 앵커 시스템은 중량의 50%를 초과할 수 있는 동적 힘에 맞게 설계되어야 합니다. 이 카테고리의 경우, 항저우 루타이 수출입 무역 유한회사 표준 커넥터 간격과 일치하는 사전 제작된 스테인리스강 앵커 브래킷을 제공하여 현장 설치를 단순화합니다.
2.2 로우 프로파일 플로트 - 감소된 바람 및 얕은 물 적용
로우 프로파일 플로트는 동일한 50×50cm 설치 공간을 공유하지만 높이가 30cm(표준 40cm에 비해) 감소했습니다. 이 디자인은 무게 중심을 낮추고 바람의 저항을 줄여 돌풍이 자주 발생하는 노출된 호수나 저수지에 이상적입니다. 그러나 부력이 감소하면 빈 흘수는 약간 더 깊어지고(3.5~4cm) 하중 제한은 평방 미터당 250kg으로 떨어집니다. 로우 프로파일 도크를 고정하려면 보다 부드러운 접근 방식이 필요합니다. 나사식 앵커 가벼운 도크는 폭풍 해일 동안 바닥에서 콘크리트 블록을 들어 올릴 수 있기 때문에 나선형 플레이트가 있는 블록이 중량 블록보다 선호됩니다. 측면 커넥터 채널은 표준 버전과 동일하므로 동일한 계류 하드웨어를 사용할 수 있습니다. 이 변형의 경우 마리나 부동 부표 통합은 특히 효과적입니다. 앵커 라인을 따라 작은 구형 부표를 추가하면 마찰을 줄이고 시각적 깊이 표시를 제공할 수 있습니다. Hangzhou Lutai의 엔지니어링 팀은 신율이 30%인 나일론 로프와 하단 부분을 위한 아연 도금 체인을 포함하여 이 프로파일을 위한 전용 고정 키트를 개발했습니다.
2.3 강화된 중부하용 플로트 - 고하중 산업용 교각
상업용 선착장, 낚시 플랫폼 및 중장비 접근용으로 설계된 헤비듀티 버전은 50% 더 두꺼운 쉘(공칭 12mm)과 내부 크로스 리브를 사용합니다. 최고 적재 용량은 평방미터당 450kg에 달하고, 단위 중량은 10.5kg으로 증가합니다. 이 플로트는 회색과 주황색으로만 제공됩니다. 견고한 도크의 고정 요구사항 파일 가이드 시스템 - 도크 모서리에 부착된 가이드 링을 통과하는 수직 강철 또는 콘크리트 파일. 파일은 자유로운 수직 슬라이딩을 허용하면서 수평 이동을 제한합니다. 각 가이드 링은 여러 개의 폰툰에 측면 힘을 분산시키는 튼튼한 지지판을 사용하여 플로트에 고정되어야 합니다. 이 카테고리의 경우, 도매 플로팅 도크 폰툰 제공되는 공급망 항저우 루타이 수출입 무역 유한회사 사전 용접된 가이드 브래킷과 맞춤형 크기의 파일 슬리브가 포함되어 있어 고정 하드웨어가 플로트의 강화 구조와 일치하도록 보장합니다. 추가적으로 회사가 제공하는 OEM/ODM 고유한 파일 간격에 맞게 커넥터 위치를 수정하는 서비스입니다.
| 플로트 유형 | 높이(cm) | 최대 하중(kg/m²) | 공안(cm) | 권장 앵커 유형 |
| Standard Flat | 40 | 325 | 2.5 – 3.0 | 중량 또는 나선형 |
| 로우 프로파일 | 30 | 250 | 3.5 – 4.0 | 나선형(선호) |
| Heavy-Duty | 40 | 450 | 3.0 – 3.5 | 파일 가이드 시스템 |
3. 단계별 앵커링 절차
부동 소수점 유형에 관계없이 물리적 앵커링 프로세스는 논리적 순서를 따릅니다. 다음 단계에서는 로드 및 구배 데이터를 통합합니다. 단일 HDPE 플로팅 폰툰 안전과 수명을 보장합니다.
- 현장 평가 – 만조와 썰물 시 수심을 측정하고 바닥 구성(모래, 진흙, 암석)을 식별하고 최대 바람 유입량을 계산합니다.
- 앵커 선택 – 중량(콘크리트 블록, 각각 50-100kg), 나선형 앵커(모래/진흙 바닥에 이상적) 또는 파일 가이드(심해 및 무거운 하중용) 중에서 선택하십시오. 다음을 사용하는 표준 3×3m 도크의 경우 단일 HDPE 플로팅 폰툰 단위, 앞바다 모퉁이에 두 개의 중량 앵커(각각 80kg)와 두 개의 해안선이면 충분합니다.
- 계류라인 구성 – 체인의 경우 2:1 범위(줄 길이에서 수심까지)를 사용하고 나일론 로프의 경우 3:1을 사용합니다. 플로트의 강화된 모서리 눈에 라인을 부착하십시오. 이 눈은 풀스루를 방지하기 위해 대형 와셔로 뒷받침되어야 합니다.
- 설치 – 앵커를 배치하고 라인을 연결하십시오. 마리나 부동 부표 중간 라인은 로프가 바닥에서 떨어지지 않도록 플로팅하고 도크가 평균 수위와 수평을 이루도록 장력을 조정합니다.
- 테스트 – 중앙과 모서리에 150kg의 점 하중(사람과 장비 시뮬레이션)을 적용합니다. 드래프트 증가(15~20cm여야 함)를 측정하고 앵커 라인이 데크가 잠길 정도로 팽팽해지지 않는지 확인합니다.
4. 회사의 역량과 품질보증
항저우 루타이 수출입 무역 유한회사 모든 뒤에 서있다 단일 HDPE 플로팅 폰툰 포괄적인 품질 시스템을 갖추고 있습니다. 항저우에 본사를 둔 이 회사는 타이저우와 허난에 두 개의 제조 기지를 운영하고 있으며 공장 직접 가격 책정과 엄격한 ISO 9001 준수를 제공합니다. 모든 플로트는 전체 작동 범위에 걸쳐 UV 안정성, -60°C에서의 내충격성, 80°C에서의 변형 테스트를 거쳤습니다. 또한 회사의 R&D 팀은 현장 도면을 기반으로 맞춤형 고정 브래킷과 커넥터 플레이트를 개발할 수 있는데, 이는 고강도 및 저배형 변형에 특히 유용한 서비스입니다. CE 및 CNAS 인증과 다수의 국제 특허를 통해 회사는 도매 플로팅 도크 폰툰 질서는 가장 높은 글로벌 표준을 충족합니다. 수출 범위에는 북미, 유럽, 아시아 태평양 및 중동이 포함되며 폰툰과 함께 완전한 앵커링 키트를 제공한 입증된 실적이 있습니다. 이러한 통합 접근 방식(공급 및 엔지니어링 지원)은 하드웨어 불일치 및 현장 수정 위험을 줄여줍니다.
5. 모듈식 앵커링의 운영상의 이점
- 적응성 – 추가 또는 제거를 통해 도크 레이아웃을 재구성할 수 있습니다. 단일 HDPE 플로팅 폰툰 총 하중이 설계 범위 내에 유지되는 한 앵커 위치를 변경하지 않고 장치를 고정할 수 있습니다.
- 유지관리 단순성 – 각 플로트는 전체 계류 시스템을 방해하지 않고 개별적으로 클립을 풀고 손상된 경우 교체할 수 있습니다.
- 온도 탄력성 – HDPE 소재는 -60°C ~ 80°C에서 기계적 특성을 유지하므로 앵커 아이와 커넥터 구멍은 시간이 지나도 부서지거나 부드러워지지 않습니다.
- 부식이 없는 – 강철 배럴과 달리 HDPE는 녹슬지 않으므로 해수 환경에서도 부착 지점이 구조적으로 견고하게 유지되어 전체 앵커 시스템의 수명을 연장합니다.
자주 묻는 질문
Q1: 단일 HDPE 플로팅 폰툰으로 제작된 2×2m 도크에 단일 중량 앵커를 사용할 수 있습니까?
예, 2×2m 플랫폼(4제곱미터, 총 부력 ~1,300kg)의 경우 해양 센터에 있는 단일 80kg 콘크리트 블록이 보호 수역에서 작동할 수 있습니다. 그러나, 항저우 루타이 수출입 무역 유한회사 특히 부두가 보트 탑승에 사용되는 경우 중복성을 위해 최소 두 개의 앵커를 권장합니다.
Q2: 구조를 약화시키지 않고 로우 프로파일 플로트에 계류 라인을 어떻게 부착합니까?
로우 프로파일 플로트에는 스테인리스 스틸 스트랩 브래킷을 수용하는 성형 측면 슬롯이 있습니다. 새 구멍을 뚫는 대신 공장에서 설계된 부착 지점을 사용하십시오. 추가 구멍이 필요한 경우 상단 데크(측면 벽 아님)에만 구멍을 뚫고 네오프렌 개스킷이 있는 지지판을 사용하여 방수 무결성을 유지합니다.
Q3: 파일 유도 대형 도크가 견딜 수 있는 최대 파도 높이는 얼마입니까?
강화된 플로트를 사용하여 Hangzhou Lutai , system is rated for wave heights up to 1.2 meters, provided the pile diameter is at least 15 cm and the guide sleeves are lubricated periodically. The limiting factor is not the float itself but the pile embedment depth.
Q4: 고정 목적으로 하나의 도크에 표준 플로트와 로우 프로파일 플로트를 결합할 수 있습니까?
예, 하지만 결합된 구조는 부력이 고르지 않게 됩니다. 무거운 하중 동안 낮은 프로필 플로트가 물에 잠기는 것을 방지하기 위해 앵커 포인트는 가장 낮은 흘수(표준) 섹션에 위치해야 합니다. 주어진 도크 섹션에 대해 균일한 플로트 유형을 사용하는 것이 항상 더 안전합니다. 도매 플로팅 도크 폰툰 Hangzhou Lutai의 주문은 고정 설계를 단순화하기 위해 단일 유형으로 맞춤화될 수 있습니다.
